Non so voi, ma io ultimamente sono stato assalito dal folle desiderio di provare ad autocostruirmi alcune loco, soprattutto quelle italiane ormai quasi introvabili nel mondo in scala N.

I problemi con cui mi sto scontrando sono :

1) Mi serve il modello originale da riprodurre

2) Mi occorre reperire le decals

3) Occorre riprodurre la corretta colorazione

4) Come motorizzare la loco?



A questo punto, siccome i problemi sono tanti e non così banali, ho decido di iniziare dall'ultimo punto. E così ho cominciato a cercare sulla rete qualcosa che potesse essermi utile e sono nuovamente capitato sul sito "scalaenne.wordpress.com", confermandomi ancora una volta la qualità e l'importanza delle informazioni in esso contenute. Nello specifico ecco il link esatto alla pagina dedicata all'argomento:

https://scalaenne.wordpress.com/2009/05/17/motorizzazioni-giapponesi/

Tuttavia qui di seguito riporto parte delle info ivi contenute, che rimangono di proprietà di Marco.



Ecco una lista dei modelli reperibili, divisi per marca:

Greenmax

Kato

a due assi:

a quattro assi (i tre modelli differiscono solo, mi pare, per le fiancate dei carrelli):

• 11-105
• 11-106
• 11-107

Tomix – Tomytec
Nota: tutti i Tomix arrivano con diverse fiancate dei carrelli e con Ganci Arnold da applicare. Hanno lunghezze (reali) da 12, 16,17,18 e 20 m.

Secondo quanto scritto da Marco Camatarri sul Forum di ASN, “i carrelli dei vari telai (che differiscono in misure) sono interscambiabili, cioè puoi prendere il carrello del tm-06 e montarli sul tm-07( per esempio) e ottenere una combinazione diversa passo/interasse”.

A parte il TM-03, tutti i modelli hanno trasmissione cardanica e trazione sui due carrelli, con due ruote con anello di trazione (una per carrello).

C’è poi uno chassis particolare: è un articolato a due carrelli (il TM-LRT01) in grado di circolare sui raggi piccolissimi di Tomix (103 mm!!).



Pro-Hobby

Quest’ultimo potrebbe essere usato per creare una “Sogliola Badoni” (FS 206-207-208-210-211), forse appena un poco fuori scala. Un esempio statico della Sogliola è quello autocostruito in scala N da Giuseppe Risso..

Il problema è la velocità non proprio da manovra del CA-nd-1 – il rischio è di ottenere una Sogliola che viaggia come un Frecciarossa…

INFORMAZIONI IN FORMA TABELLARE

trainweb.org ha una tabella con misure dettagliate delle motorizzazioni Tomytec, Kato. Bachmann, Pro-Hobby e Greenmax. E’ realizzata da R.D: Kerr. La riportiamo qui, nel caso andasse persa (quante cose ho visto sparire da Internet da un giorno all’altro…) e traduciamo in italiano.



Dimensione dei carrelli motorizzati in N (Tomytec e altri) Basato originariamente sulla versione di R. D. Kerr  (revised April 27, 2011) e successivamente aggiornato

Questa é una lista dei carrelli motorizzati di Tomytec ed altri. Sono utili non solo per motorizzare i rotabili per i quali sono stati pensati, ma anche per altri modelli, anche autocostruiti. Tutte le dimensoni sono in mm.

Nota: i Tomytec sono acquistabili anche in Germania da modellbahnunion, che nelle sue pagine riporta anche vari dati (in maggior parte riassunti qui in tabella)  un sito che

TOMYTEC	Disegnati per motorizzare i modelli statici della Tomytec Tetsudou “Railway Collection”. Diametro delle ruote mm. 5,6
Nome	Lun- ghezza	Lar- ghezza	Inter- perno	Passo	Assi totali	Assi moto- rizzati	Volani	Note
TM-01 (12m)	70	15	40	14	4	2	1	plastica nera ruote nere
TM-02 (15m)	92	15	60	14	4	2	1	plastica nera ruote nere
TM-03 (12m)	70	15	40	14	4	2	1	plastica nera ruote argento
TM-04 (15m)	92	15	60	14	4	2	1	plastica nera ruote argento
TM-05 (17m “A”)	104	15	74	14	4	4	2	gray plastic silver wheels
TM-05R (17m)	100	15	74	14	4	4	2
TM-06 (18m “A”)	110	15	80	14	4	4	2	gray plastic silver wheels
TM-06R (18m)	116	15	80	14	4	4	2	gray plastic silver wheels
TM-07 (17m “B”)	102	15	73	16	4	4	2	plastica nera ruote argento
TM-08 (20m “A”)	120	15	90	14	4	4	2	plastica nera ruote argento
TM-08R (20m)	119	15	90	14	4	4	2
TM-09 (20m “B”)	120	15	90	16	4	4	2	plastica nera ruote argento
TM-10 (16m “A”)	96	15	66	14	4	4	2	plastica nera ruote argento
TM-11 (16m “C”)	98	15	70	12	4	4	2	plastica nera ruote argento
TM-11R (16m)	95	15	70	12	4	4	2
TM-12 (19m “A”) – TM-12R	114	15	84	14	4	4	2	black & gray ruote argento
TM-13 (19m “B”)	114	15	84	16	4	4	2	plastica nera ruote argento
TM-14 (20m Class A2)		15	93	14	4	4	2	plastica nera ruote argento
TM-15 (20m Class A3)	122	15	91	14	4	4	2	plastica nera ruote argento
TM-16 (20.5m Class A)	126	15	95	14	4	4	2	plastica nera ruote argento
TM-17 (20m B2)	120	15	90	16	4	4	2
TM-18 (20m)	120	15	93	15,4	4	4	2
TM-20 (15m C)	94	15	60	12	4	4	2
TM-21 (14m A)	88	15	56,6	14	4	4	2
TM-22 (14m C)	88	15	56,6	12	4	4	2
TM-23 (18m)	116	15	86	12	4	4	2
TM-24 (17m)	100	15	73,4	14	4	4	2
TM-LRT01 (articu- lated Light Rail)	120	14	61	12	4	4	1	plastica nera ruote argento
TM-LRT02	108	15	62,8	12	4	4	1
TM-LRT03	120		76	12	4	4	1
TM-TR01 (Tram with 3 truck center options)	68	13	36 38.6 41.2	9.2	4	2	1	nero, ruote argento
TS-004	111	16	79	15	4	4	1	ruote 6mm
TD-01	Sets of truck sideframes; 14mm between axle centers
TD-02	3 sets of truck sideframes: Baldwin MCB straight and curved equalizers and Brill 27MCB; 16mm between axle centers



KATO	11-105, 11-106 and 11-107 sono per i Bandai’s B-Train Shorty trains; Differiscono solo per le fiancate. Diametro delle ruote 5.1 mm.
Nome	Lun- ghezza	Lar- ghezza	Inter- perno	Passo	Assi totali	Assi moto-rizzati	Volani	Note
11-101 (20m)					4
11-102 (20m)			95		4	4	No
11-103 (Pocket Line)	54	18	—	28	2	2	No	for passenger car
11-104 (Pocket Line)	54	18	—	28	2	2	No	for Seibu steeplecab

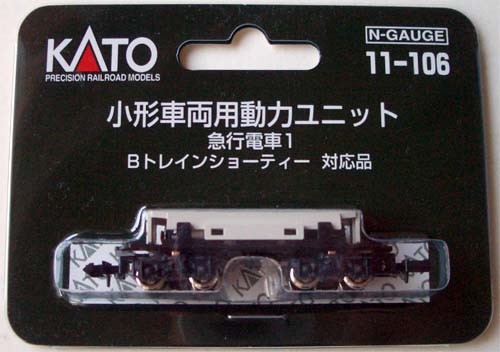

11-105	58	15.3	32	11	4	2	No	For Bandai B-train Shorty
11-106	58	15.3	32	11	4	2	No	B-train Express sideframes
11-107	58	15.3	32	11	4	2	No	Commuter 2 sideframes



BACHMANN	Vendute come parti di rotabili completi. Listati qui perché sono comuni e poco costosi. Diametro delle ruote 5,6 mm
Nome	Lun- ghezza	Lar- ghezza	Inter- perno	Passo	Assi totali	Assi moto- rizzati	Volani	Note
Brill Deck Roof Car	79	16	37	12.5	4	4	No	Splitchassis
PCC Car	90	16	46	12.5	4	4	No	Split chassis



PRO-HOBBY	Fatto per una motrice da manovra Pro-Hobby ed anche venduto separatamente
Nome	Lun- ghezza	Lar- ghezza	Inter- perno	Passo	Assi totali	Assi moto- rizzati	Volani	Note
Ca-ND-1	24	18.5	—	14	2	1	No	Altezza20mm



GREENMAX	In maggioranza prodotti per motorizzare degli specifici kit di Greenmax.
Nome	Lun- ghezza	Lar- ghezza	Inter- perno	Passo	Assi totali	Assi moto- rizzati	Volani	Note
555 DT10					4
561 DT24					4	4
564					4			20m; Tobu Minden
566					4			Pioneer
567 DT24	126	17		14	4	4
568 TS301					4
574 TS					4			Tokyu
578 KH-55					4
579 TS					4			Tokyu
591					4			old rail motor
592					4			Brill
593 (M+T)					4			new performance
5501 (551) DT13	127		90	13	4	4
5502 (552) DT16	126		91	17.5	4	4		20m; Tobu
5504 (556) DT10	125		94	17	4	4
5509 (563) DT21	125		90	14.5	4	4		20m; Seibu
5510					4	4
5511 (569) DT33	125		90	14.5	4	4		20m; JR Tokai
5513 TS					4			Keio
5515 DT50					4			20m; JR Tokai
5516 (576) FS					4			Odakyu
5517 (577)	126		90	15	4	4		H Type Hankyu Minden
5521 (585) DT22					4	4
5525 SS143					4
5526 TS1004					4
5528 FS372					4	4		20m
5601 (554)					4			18m; Kyoto
5604 (565)					4			Type OK
5608 (570)	113		80	14.5	4	4		H Type Hankyu Minden
5609 (573) TS					4			18m; Tokyu Keio
5611 TH					4
5612 (583) TS804	113	15	85	13	4	4		18m
5615 FS547					4			18m
5617 DT11					4			17m
