Il livello zero

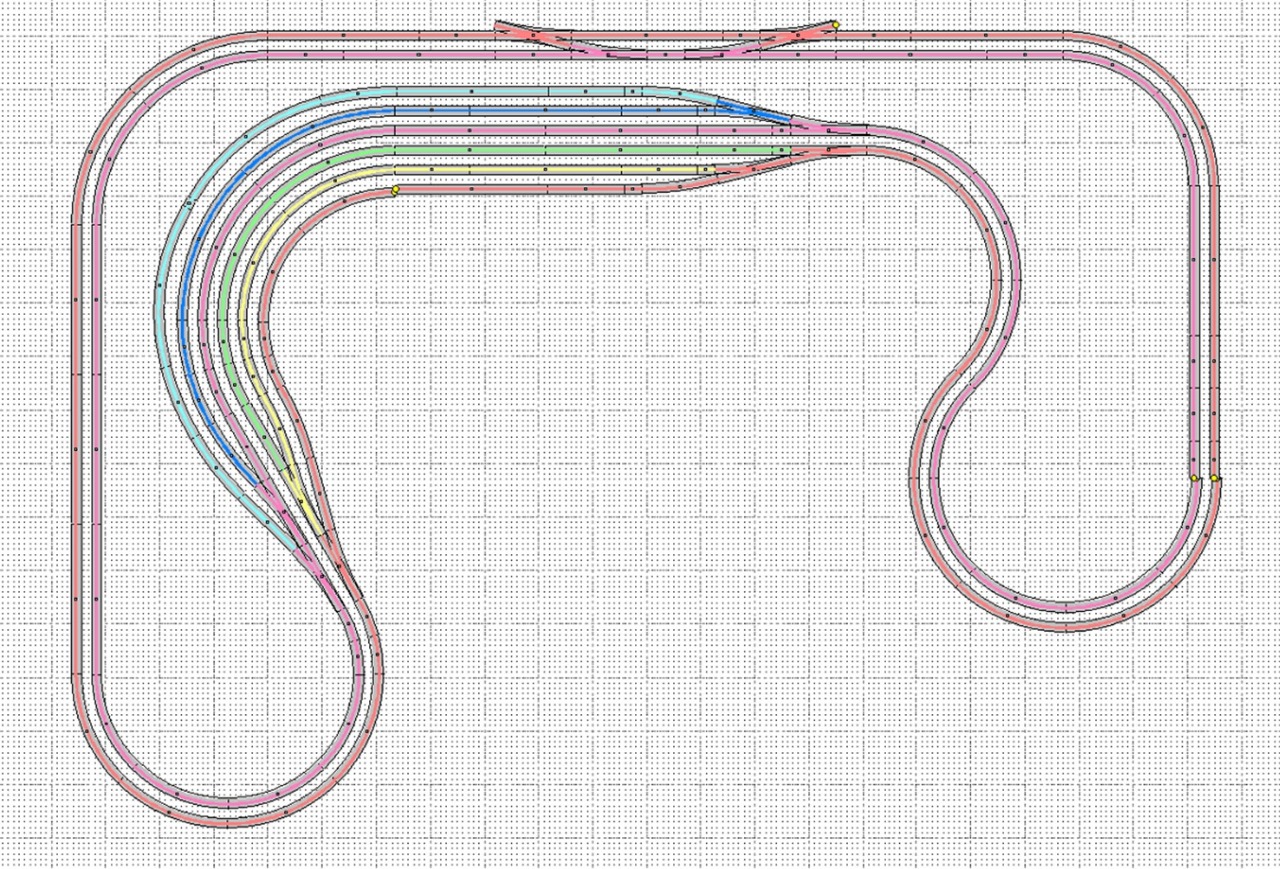

La realizzzazione del livello zero (qui rappresentato con il tracciato zero) è forse la parte più semplice di tutto il progetto.

Infatti tutto il tracciato si sviluppa su un unico piano e non prevede tratti in salita o in discesa. Per comodità mia personale, ho deciso di realizzare tutto ad una quota di 10mm. Infatti, in questo modo, ho lo spazio necessario per far passare tutti i cavi elettrici necessari per il funzionamento degli automatismi. Sul plastico non troveranno sistemazione né circuiti, né altro, avendo io preferito raggruppare il tutto in appositi box.

Infatti per questo scopo ho realizzato dei cassetti in legno e vi ho allocato tutti i circuiti necessari. Sotto sono visibili le foto dei due tipi di cassetto. Il primo è dedicato ai moduli di retroazione, mentre nel secondo sono stati sistemati i decoder DAC-A000 dedicati agli scambi. Poiché questi decoder hanno 3 contatti per ogni uscita, mentre gli scambi TOMIX hanno solo 2 contatti, ho dovuto collegarci per forza degli "adattatori" (per i dettagli vedi la sezione  Decoder Digitali - LI NK)

Dai punti contrassegnati con le lettere A, B, C in blu poi partiranno i raccordi che porteranno al livello superiore. Ma questo farà parte di un'altra sezione.

Tuttavia anticipo già che non so ancora a quale altezza deciderò di sistemare il primo livello: vorrei realizzare una elicoidale per tenere una distanza di almeno 15 cm, ma fin tanto che non faccio delle prove non mi sbilancio. Se non dovessi riuscire nell'intento, la distanza tra i due piani sarà di circa 5-6 cm, ottenendo una pendenza che oscillerà attorno all'1,5%. Per quanto riguarda la descrizione dettagliata dei blocchi, la loro disposizione, organizzazione e configurazione, rimando ad una sezione dedicata, perché l'argomento è piuttosto ampio.

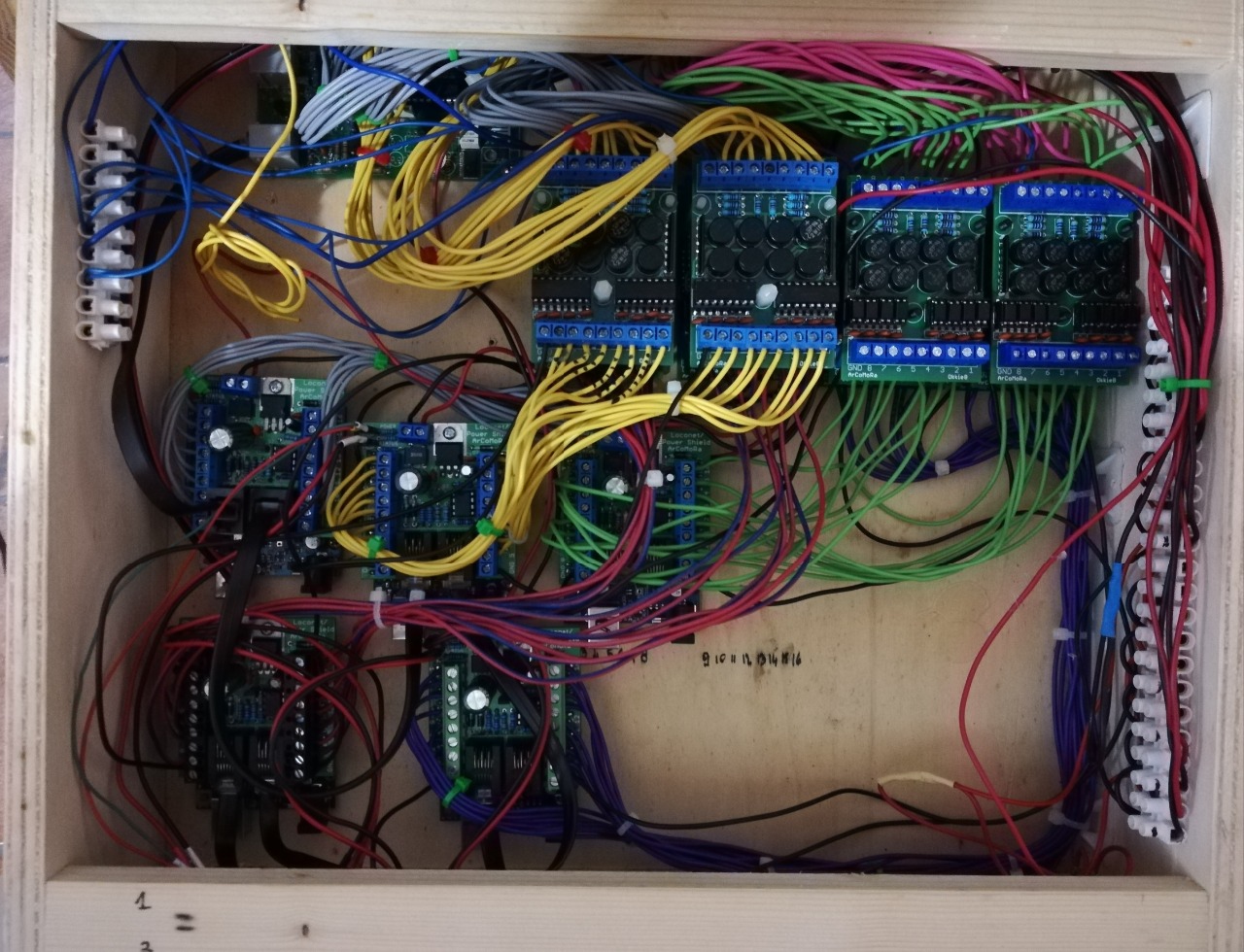

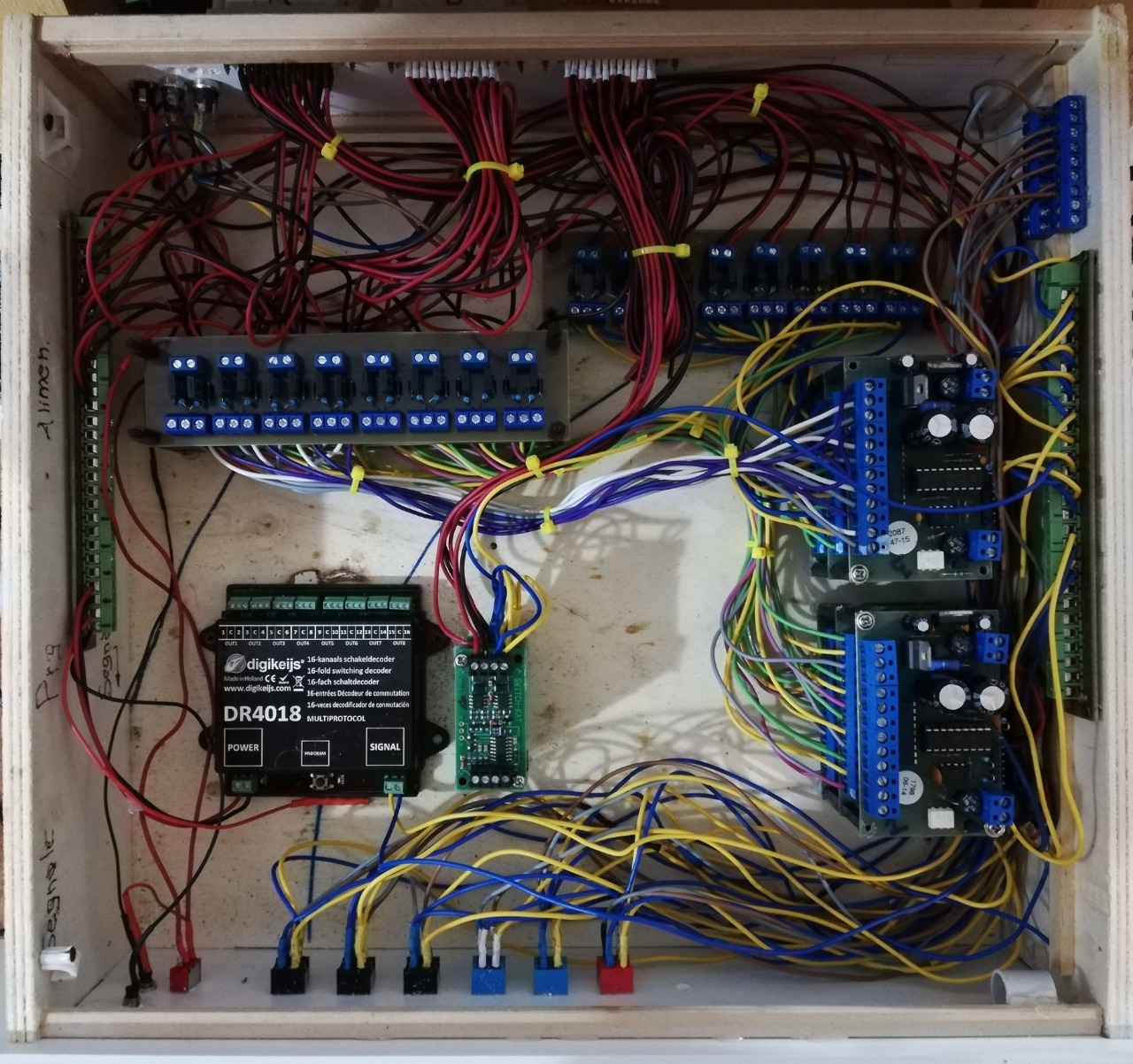

 Foto del cassetto delle retroazioni                             Foto del cassetto con i decoder scambi
